石英晶体搭配线路设计

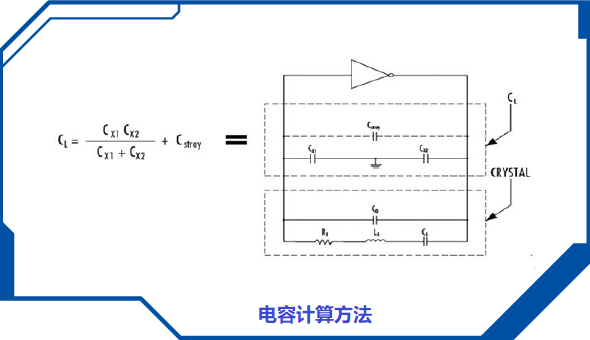

1.负载电容

注：杂散电容 (Capacitance Stray)指包含IC内部的杂散容值、Layout佈线间的电容量、PCB板各层间的寄生电容等等因素。

2.负性阻抗

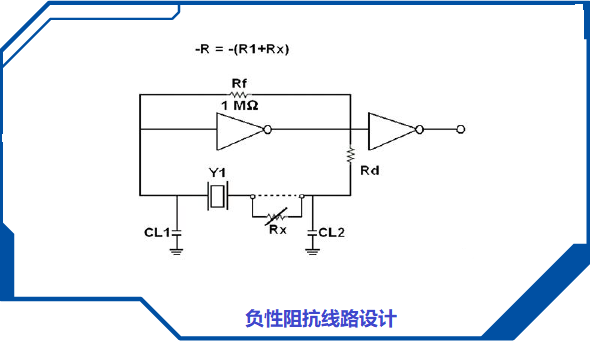

为了振盪迴路之稳定，设计者可以参考如下图的线路来测试板子上的负性阻抗；将Crystal 的一边接上可调式电阻(VR)，当可调式电阻(VR)值达到某一个阻值时，振荡器停振，这个值就是负性阻抗值(-R)；一般负性阻抗值(-R)建议为振盪器内阻的 3 倍以上，以符合线路上负性阻抗规格设计。
